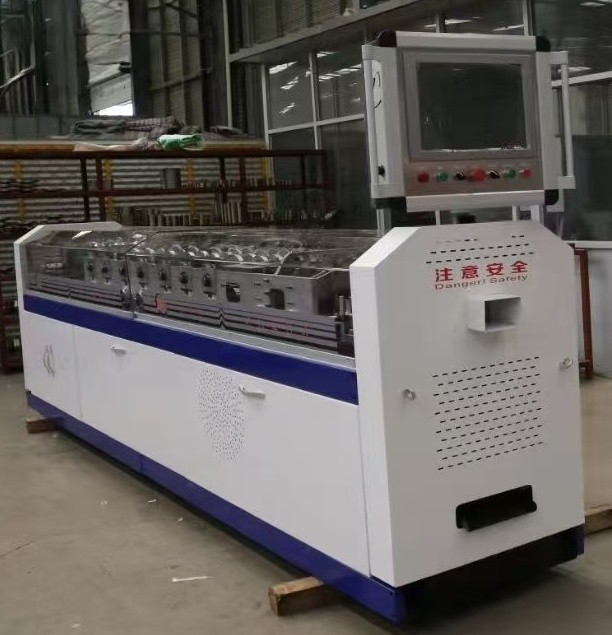

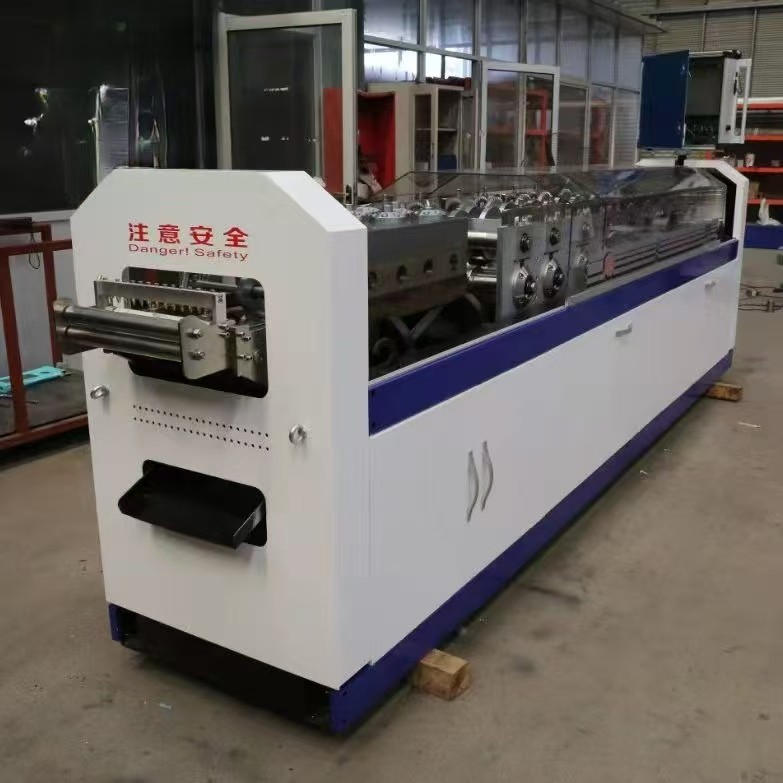

Станок для профиля ЛСТК

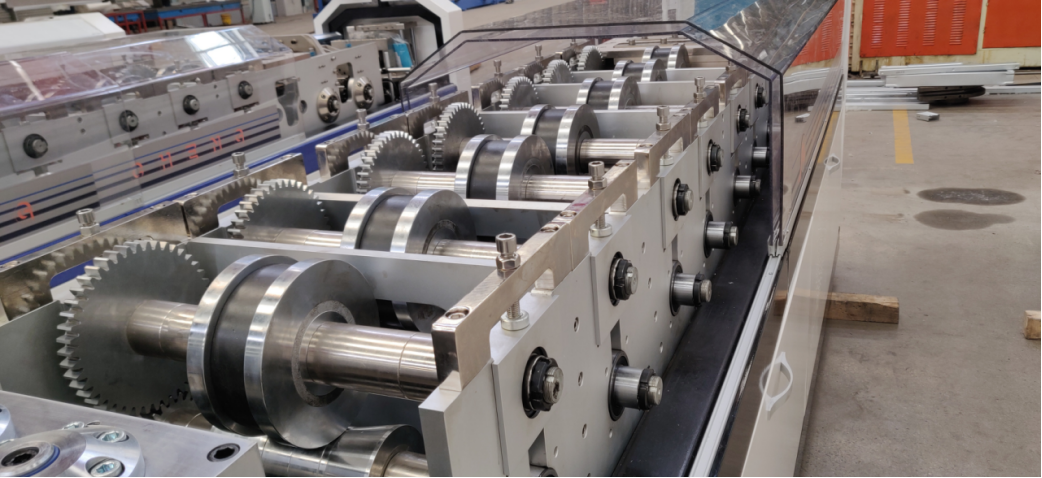

Стан прокатный

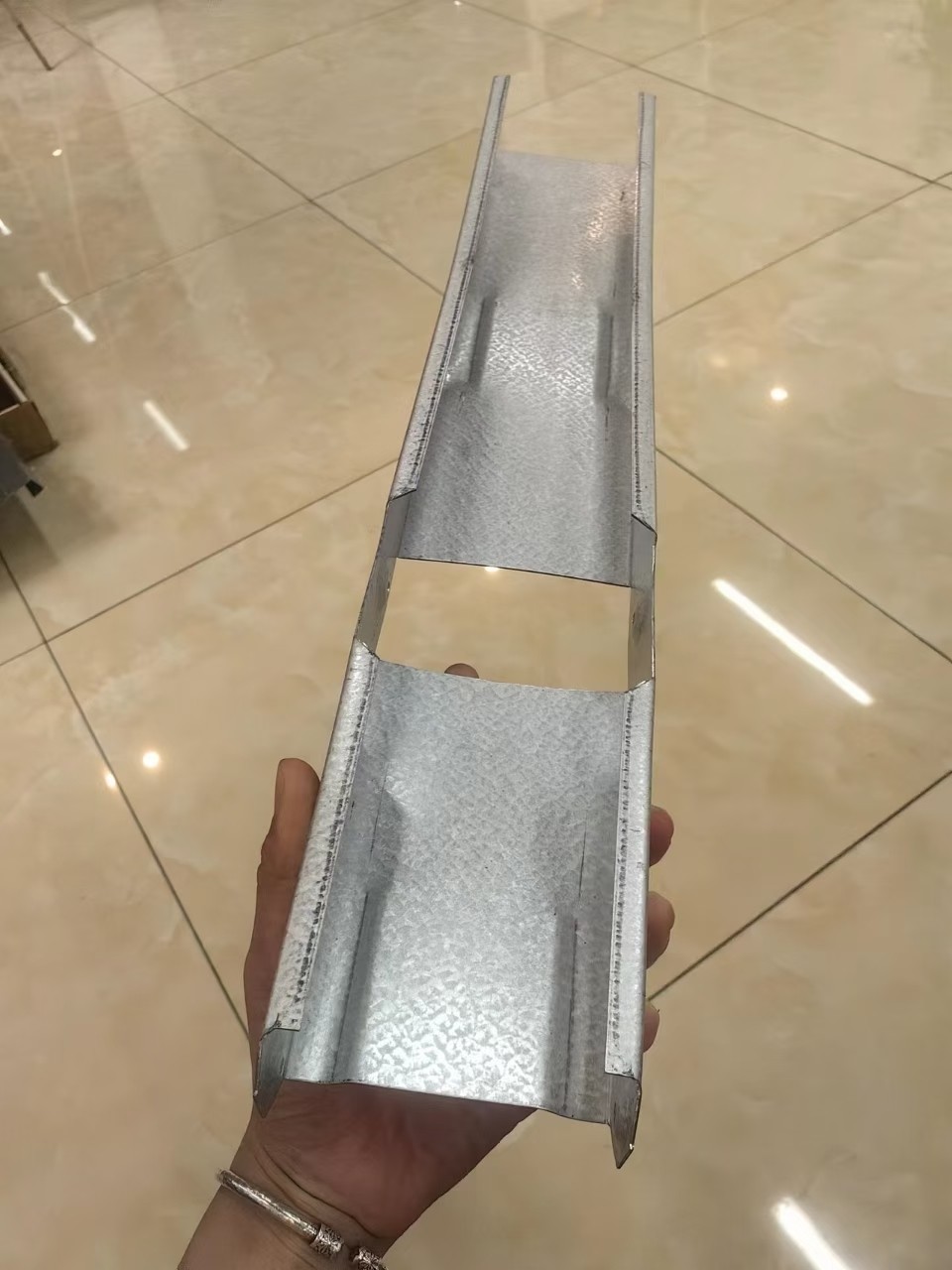

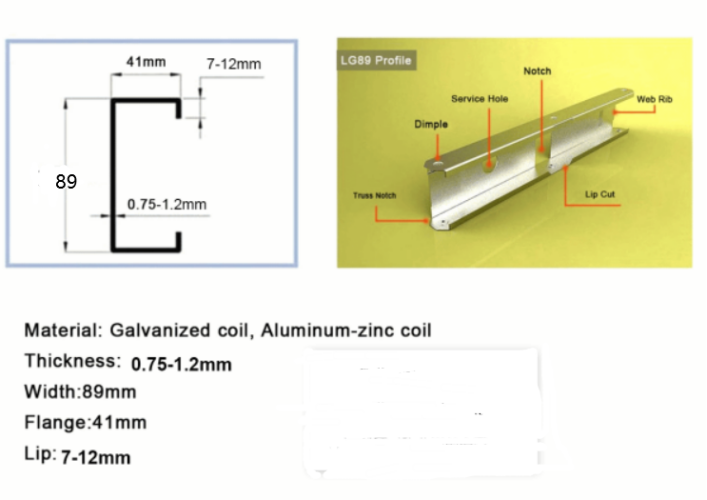

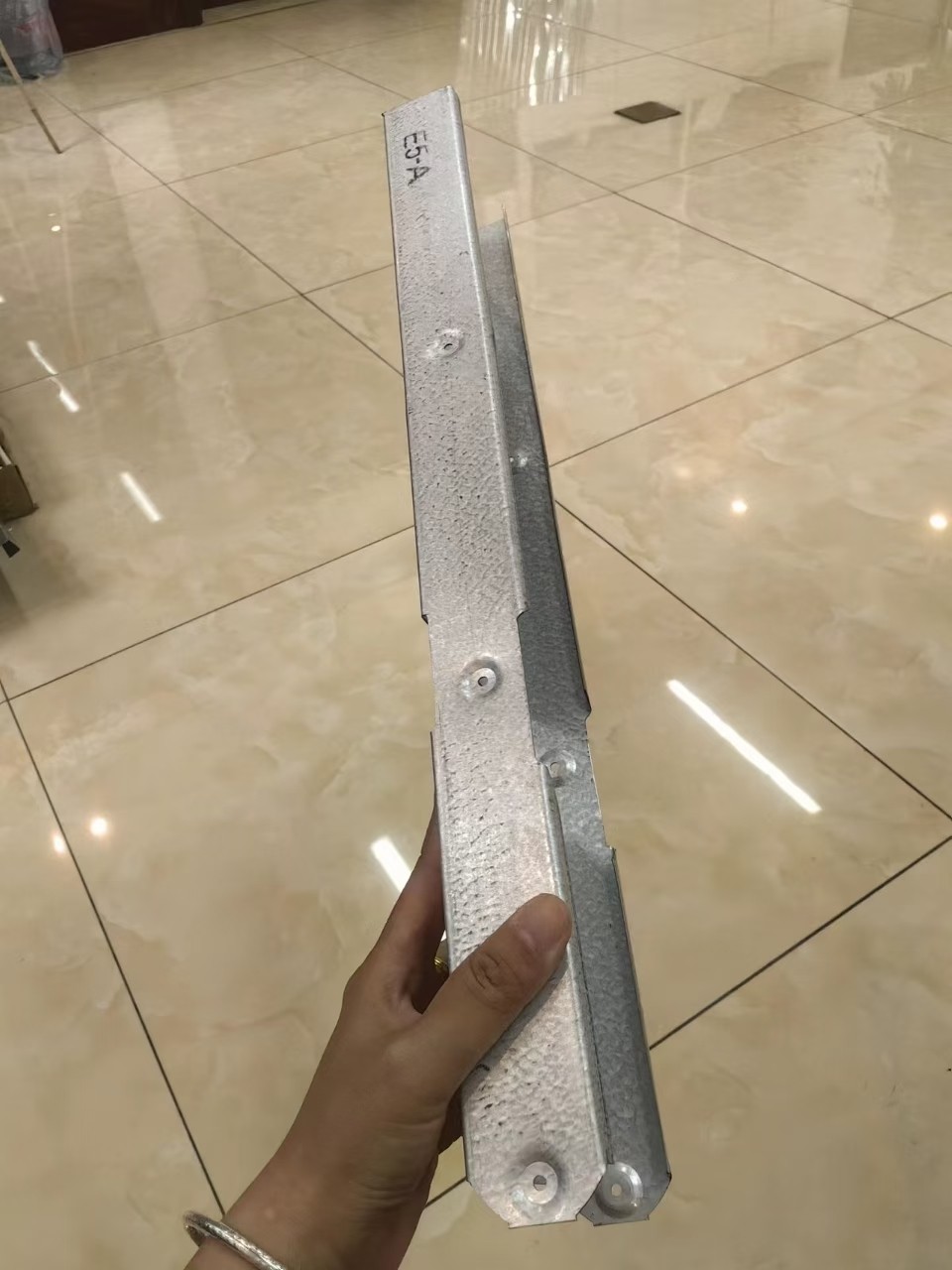

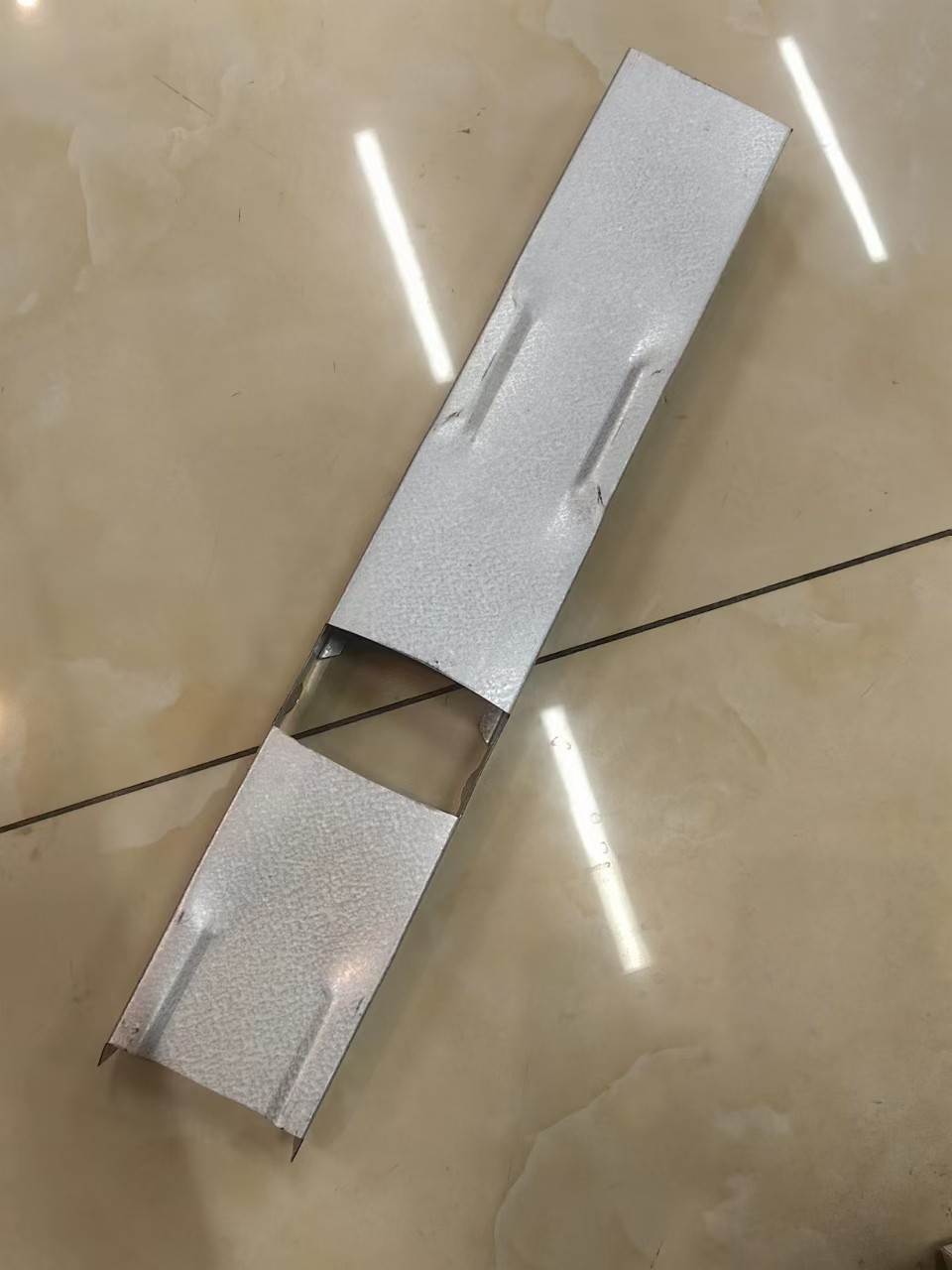

 Профилегибочная деталь

1. Расчетный вес станка: 3 тонны, габариты станка: 4*0,8*1,6 метра

2. Общая расчетная мощность: 15,2 кВт

3. Количество роликов: 9 групп, корректирующих роликов: 4 группы

Высота фланца не регулируется

4. Передача станка: зубчатая и цепная

5. Марка главного двигателя: INVT

6. Мощность главного двигателя: 7,5 кВт

7. Материал роликов: Cr12MoV с термообработкой

8. Материал вала: 40Cr с вакуумной термообработкой

9. Резка материала: Cr12MoV

10. Производительность станка: 50 метров в минуту без пробивки, в зависимости от длины и расстояния пробивки, 0,5–0,6 тонны в час

11. Допуск на пробивку отверстия: +/- 3 мм, расстояние по длине: +/- 0,5 мм, прямолинейность Точность: 0,3 мм

12. Марка струйного принтера: двухголовочный принтер SOJET.

Отличительная особенность: Мы внедряем инновации, чтобы продлить срок службы и повысить надежность оборудования в соответствии с международными стандартами.

Система управления:

1. Марка электрической части: ПЛК DELTA, низковольтный переключатель/энкодер/кнопка: Schneider Регулятор скорости: DELTA

2. С программным обеспечением

2.2.: Преимущества

1) Низкое энергопотребление (мощность серводвигателя 7,5 кВт, гидравлический насос 5,5 кВт) Высокая производительность: общая скорость линии 50 м/мин (скорость пробивки: 15 м/мин) – большой прорыв в сравнении с традиционными концепциями машин, машина не застревает во время формовки, меньше роликов, но может производить безупречную продукцию.

Легко транспортируется.

2) Один энкодер используется на всей линии для управления основной машиной и принтером. Для обеспечения точности пробивки и длины принимается только один сигнал.

3) Мы используем синхронный привод для обеспечения большей точности резки, ребристости перегородки и вырубки. Преимущества самостоятельно разработанной программы

1) Она программируется на низкоуровневом коде, защищена всеми независимыми правами интеллектуальной собственности и полностью совместима с распространённым программным обеспечением для проектирования лёгких стальных изделий.

2) Программа обладает функциями неограниченного цикла ввода данных и свободного выбора производства, предоставляя пользователям услуги автоматического производства или выбора отдельных (множественных) деталей и прутков от начала до конца.

3) Мониторинг производственного процесса интуитивно понятен, и пользователи могут детально отслеживать ритм производства через программный интерфейс, включая: подробную информацию о выполненных и будущих компонентах, этапы обработки, конкретные данные о подаче продукции, конкретные показатели производительности каждой смены и т. д.

4) Пользователь может свободно корректировать производственные данные в соответствии с конкретными данными пресс-формы производственного оборудования для удовлетворения потребностей персонализированного производства.

5) Благодаря функции маркировки прутков в реальном времени пользователи могут свободно редактировать информацию о маркировке производственных единиц по мере необходимости. 6) Пользователь может выбрать неавтоматизированное производство в соответствии с фактическими потребностями и осуществлять однократное действие одной или нескольких форм с помощью ручного управления.

Гидравлическая система

1. Мощность: 5,5 кВт, масляный бак: 80 л с азотным баком

2. Марка электромагнитного клапана: HUADE
